P275 FM Broadcast Analyzer PIRA
O Analisador de Transmissão FM P275 é uma solução compacta e independente para análise de transmissões em FM. Ele fornece análise completa da modulação FM e medições básicas do espectro de áudio (AF) na faixa de radiodifusão FM, utilizando a entrada combinada de antena e MPX.
O display OLED integrado e a interface de controle permitem realizar medições e coletar dados diretamente em campo, sem a necessidade de um computador. A interface USB e o software de controle possibilitam o controle remoto do equipamento, a visualização dos dados e o registro automatizado (data logging) das medições.
Esse tipo de analisador é um equipamento essencial para todas as emissoras de rádio FM, garantindo a conformidade com os principais padrões técnicos de radiodifusão e possibilitando a obtenção da mais alta qualidade de áudio possível.
As aplicações típicas incluem: configuração e manutenção de equipamentos de transmissão FM, verificação da conformidade com as normas técnicas aplicáveis, além de diagnóstico, reparo e desenvolvimento de sistemas.
Principais destaques
- Projeto independente (stand-alone), totalmente baseado em DSP, desde a frequência intermediária (IF) até as saídas.
- Compatível com as normas CEPT/ERC REC 54-01 E e ITU-R SM.1268.
- Faixa de frequência de 76 a 108 MHz (ou 64 a 108 MHz com sensibilidade reduzida).
- Aceita também sinal MPX em banda base (baseband).

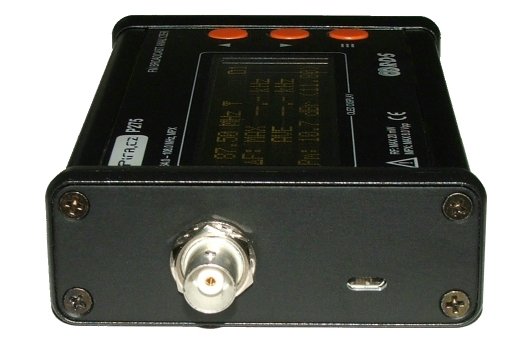

- Entrada combinada para RF e MPX através de conector BNC padrão da indústria.

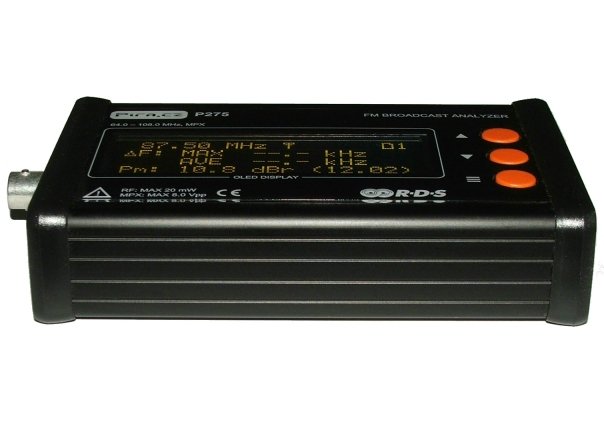

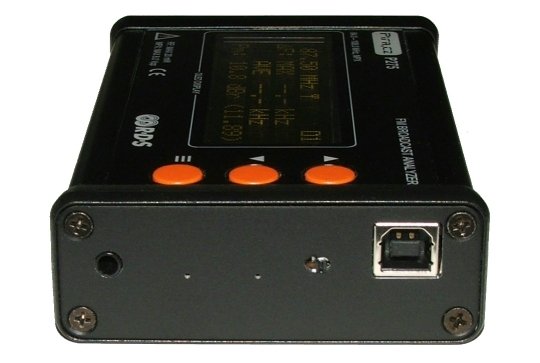

- Gabinete em alumínio, display OLED integrado e interface USB.
- Tamanho compacto (de bolso) com bateria interna de lítio-polímero (LiPo) substituível.
- Operação simples, rápida e intuitiva.
Medições, indicações e recursos
- Desvio total de frequência, incluindo histograma.
- Potência de modulação (Potência MPX).
- Espectro da banda base (FFT).
- Desvio do piloto estéreo e desvio do RDS.
- Diferença de fase entre o piloto estéreo e o RDS.
- Desvio (offset) da frequência da portadora FM.
- Qualidade da recepção e intensidade do sinal.
- Medidor de balanço estéreo.
- Tensão pico a pico do sinal MPX.
- Decodificador e analisador RDS/RBDS.
Especificações técnicas
| Característica | Especificação |
|---|---|
| Alimentação | USB 5 VCC ou bateria interna |
| Processador | DSP de 70 MIPS |
| Entrada de sinal | BNC, 50 Ω |
| Sensibilidade RF (26 dB S/N) | 4 µV |
| Sensibilidade RF (medições completas) | 70 µV |
| Dimensões | 12,5 × 8 × 3 cm |
| Peso | 280 g (líquido) |
| Normas EMC | EN 61326-1, EN 55011 |
| Eficiência de blindagem a 100 MHz | 90 dB (dipolo em comparação com ausência de antena) |
