É possível configurar a observação de até 50 canais pré-selecionados. Tudo o que você precisa fazer é colocar o DEVA Broadcast RE1-FM Radio Explorer no veículo e seguir para a medição.

Quando a campanha de medições terminar, basta utilizar o software para Microsoft Windows Windows, fornecido gratuitamente, para converter os arquivos de log para o formato KMZ e visualizar os dados armazenados no Google Earth Google Earth.

Assim, você consegue ter uma visão real do que acontece em campo, podendo mapear a cobertura de cada emissora e compará-la com a dos concorrentes. Essa funcionalidade é indispensável para analisar e ajustar seus equipamentos de transmissão e sistema de antenas.

O arquivo de log também pode ser exportado em formato intermediário para análises futuras ou mantido como registro histórico.

Com apenas um clique, o Radio Explorer torna-se uma excelente ferramenta para análise e ajuste de todo o sistema de transmissão no local. Ele pode medir:

• Nível de RF
• Desvio MPX
• Níveis de áudio Left e Right
• Nível de injeção de RDS
• Nível de injeção de piloto

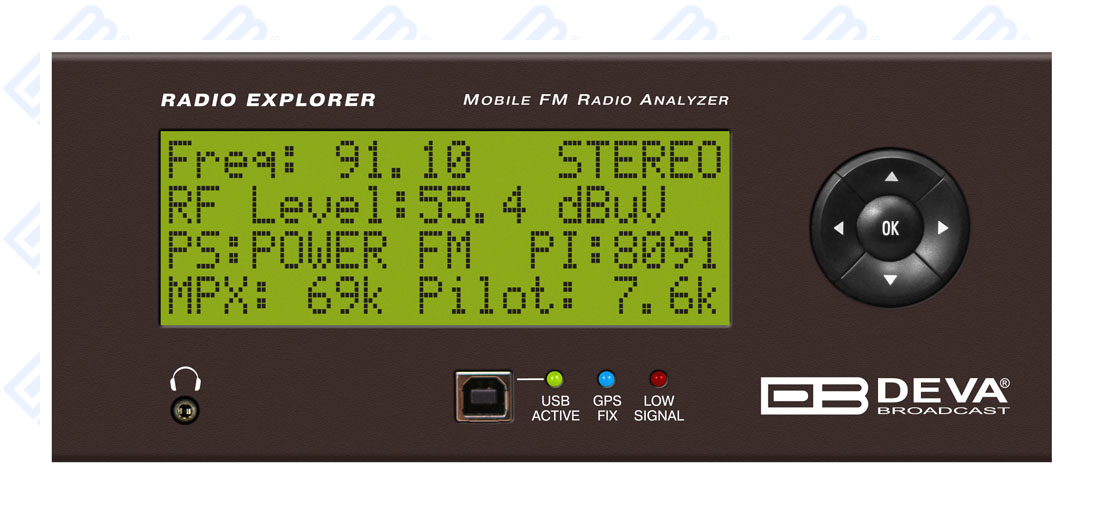

As medições são exibidas em uma grande tela LCD, de fácil leitura.

A alternância entre os padrões RDS/RBDS e entre diferentes unidades de medição é simples, tornando o Radio Explorer uma excelente escolha para engenheiros de broadcast em qualquer parte do mundo.

Para ainda mais controle e melhor visualização dos dados, conecte o dispositivo a um PC com Windows via porta USB. O software oferece diversas formas de análise, incluindo:

• Gráficos de barras
• Gráficos de tendência (plots)
• Histogramas
• Outras visualizações avançadas

Também está disponível um modo de varredura ultrarrápida da banda FM, que fornece visualização em tempo real de:

• Toda a banda FM
  ou
• Apenas uma faixa específica

Com resolução de até 5 kHz.

Todas as configurações do dispositivo ou da campanha de medição podem ser ajustadas:

• Pelo software no computador
  ou
• Pela interface intuitiva do equipamento, composta por 5 botões e uma tela LCD

O Radio Explorer incorpora:

• Front-end FM de alta qualidade
• Data logger para sinais MPX e parâmetros RDS
• Receptor GPS de alta sensibilidade

Tudo isso em um robusto gabinete de aço reforçado.

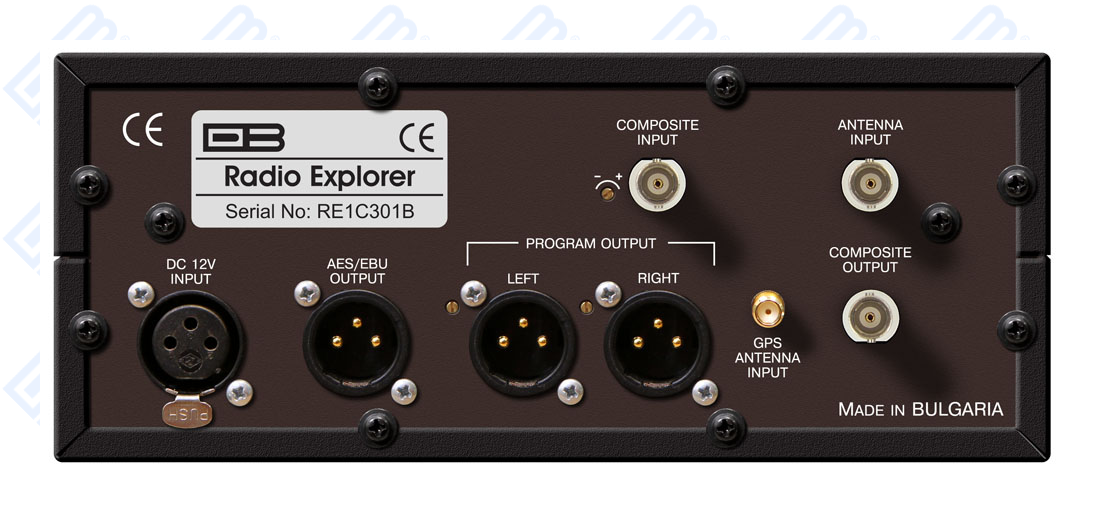

Também estão disponíveis:

• Entrada MPX adicional para monitoração
• Saída MPX
• Saídas de programa Left e Right
• Saída de áudio digital AES/EBU

As conexões de entrada incluem:

• Antena FM
• Antena GPS
• Alimentação elétrica

O áudio recebido pode ser monitorado com fones de ouvido conectados a uma saída padrão 1/8″ (3,5 mm), com controle eletrônico de volume.

Principais Características

• Analisador de espectro básico da banda FM (87–108 MHz)
• Medidores de desvio de MPX, PILOT e RDS
• Decoder estéreo integrado com detecção de presença de estéreo
• Medidores de nível de áudio demodulado LEFT e RIGHT
• Visualização dos resultados de medição no Google Earth Google Earth
• Medição precisa no painel frontal para uso local
• Saída para fones com controle de volume
• Controle e monitoramento completos via USB
• Medições de RF e RDS (em tempo real e média)
• Receptor GPS de 50 canais integrado
• Decoder RDS e RBDS
• Data Logger FM / RDS / RBDS
• Medidor de BER do stream RDS/RBDS
• Gabinete metálico para alta imunidade a RF
• Interface de software extremamente intuitiva

Especificações

Entrada RF

Faixa de sintonia:
87 a 108 MHz

Passo de sintonia:
50 kHz (5 kHz no modo Band Scan)

Sensibilidade do tuner:
40 dBµV

Porta de antena:
Conector BNC, 50Ω

Isolação entre portas de antena:
Não possui

Atenuador interno:
Não possui

Faixa dinâmica:
0 a 90 dBµV

• 20 dBµV (-87 dBm) em mono
• 43,5 dBµV (-63,5 dBm) em estéreo

Demodulação FM

Largura de banda do filtro IF:
150 kHz fixo

Resposta de frequência:
±0,5 dB, de 10 Hz a 40 kHz

Potência MPX:
Não disponível

Faixa dinâmica:

80 dB

Decoder Estéreo

Resposta de frequência (L/R):
±0,5 dB, de 20 Hz a 15 kHz, seguindo a curva de de-emphasis selecionada

De-emphasis:
50 µs ou 75 µs (selecionável)

Relação sinal-ruído (estéreo):

50 dB com de-emphasis de 50 µs

THD:
< 0,3%, de 10 Hz a 15 kHz

Separação estéreo:

35 dB

Crosstalk:

40 dB

Análise FFT (RF / Composite / Audio)

Fontes de sinal: Não disponível
Tamanho FFT: Não disponível
Faixa dinâmica: Não disponível

Análise Scope (RF / Composite / Audio)

Fontes de sinal: Não disponível
Comprimento de gravação: Não disponível
Faixa dinâmica: Não disponível

Precisão das Medições

Nível RF:
±3 dB, de 0 a 80 dBµV

Potência MPX:
Não disponível

Total / Positivo / Negativo:
±3 kHz, 0 a 130 kHz
Resolução: 0,1 kHz

Pilot / RDS:
±0,5 kHz, 0 a 15 kHz
Resolução: 0,1 kHz

Áudio:
±2 dB, +3,0 a -35,0 dB
Resolução: 0,1 dB

Saídas

Áudio (L/R):
+15 dBm, 600Ω, XLR (painel traseiro, ajustável)

AES3 (L/R):
5,0 Vp-p, 110Ω, balanceado, conector XLR

GPO:
Não possui

Fone de ouvido:
Jack 3,5 mm (1/8″)

Interfaces de Comunicação

USB:
Conector tipo B

Ethernet 10/100 Base-T:
Não possui

Decoder RDS

Padrões suportados:

• RDS europeu (CENELEC)
• RBDS americano (NRSC)

Correção e contagem de erros:
Sim

AF Decoding:
Sim

CT (Hora/Data):
Sim

PI, PTY, DI, MS:
Sim

TA / TP:
Sim

RT (Radio Text), RT+:
Sim

PS (Program Service Name):
Sim

TMC / ODA:
Sim

Group Analyzer:
Sim

BER Analyzer:
Sim

Group Sequence Display:
Sim

Visualização de dados RAW RDS:
Sim

Receptor GPS

Número de canais:
50

Antena:
Pré-amplificada, com 5 metros de cabo, magnética

Conector:
SMA, painel traseiro

Armazenamento de Medições

Armazenamento:
Cartão de memória interno de 2 GB

Formato dos dados:
Arquivos binários proprietários

Alimentação

Tensão:
12 VDC (11–15 V)

Corrente máxima:
2 A @ 12 V

Conector:
XLR (painel traseiro)

Dimensões e Peso

Dimensões (L × A × P):
216 × 89 × 190 mm

Peso para transporte:
470 × 180 × 310 mm / 4,832 kg
